[RÉSOLU] Problème affichage couleurs
15 sujets de 1 à 15 (sur un total de 15)
-
Bonjour à tous,
Je ne pensais pas faire appel si tôt pour relater un premier problème, mais karma pourri sur ce coup, toussa toussa.
Désolé du pavé, mais il me semble plus confortable pour les lecteurs d’avoir le maximum d’éléments en main pour éviter des questions superflues. Je n’ai pas de connaissance poussée sur l’architecture de l’Amiga, peut-être est-ce que les gens aguerris auront des pistes assez précises de l’origine du problème.
***Matos***
1 amiga 500+ rev. 8a 1 + extension mémoire
écran 1083s avec connectique d’origine
Lecteur USB Gotek1 carte-mère A500 sans coque mais avec tous ses chipsets
Boîtier alimentation A600
5V –> 3A
12V–> 500mA
-12V–>100mA***Problème***
Lorsque j’avais fait des tests il y a quelques mois, l’affichage était correct sur les deux cartes mères. Je n’ai pas jugé utile de revérifier ce point avant de tester un doubleur de rom, où j’ai enfiché un kickstart 1.3 et 2.0. Le switch bascule bien d’une Rom à l’autre, mais j’ai des problèmes d’affichage couleur.Sur l’A500+, l’écran de boot de la rom 2.0 est dénaturé dans ses couleurs (ecran_boot.jpg)
fond noir au lieu d’être violet, pas de dégradés dans les coches à gauche (normalement, dégradés vert-jaune-orange-rouge, ici, vert/orange/rouge), disquette noire dont on ne voit que l’étiquette.Pour l’écran de boot de la rom 1.3, c’est à peu près correct, à ceci près qu’il peut apparaître aléatoirement de l’orange sur le dessin de protection de la disquette, qui devrait être gris ou blanc de mémoire.
Quelle que soit la rom démarrée, les jeux n’ont pas leurs couleurs réelles, et il en manque un peu beaucoup (le noir est souvent important). Pour exemple, SuperFrog (sf.jpg et sf2.jpg).
Je n’ai pas eu le courage de faire des photos d’écran de Shadow of the Beast, trop dur émotionnellement 😉Si je remets la rom 1.3 sur l’autre CM A500, le fond de l’écran de boot est blanc, la main correctement dessinée, mais la disquette est entièrement noire.
J’ai fait des tests sur l’A500+ en enlevant lecteur de disquettes, gotek et ram additionnelle et en enfichant la rom 2.0 toute seule, même résultat.
***Résumé***
Quelque soit la carte-mère, quelque soit la rom utilisée seule respectivement sur la CM correspondante, mêmes symptômes liés à l’affichage des couleurs, avec ou sans périphériques supplémentaires.Dénominateurs communs : écran / roms utilisées ensemble sur un switch
***Questions***
Du coup, voici la question principale que je me pose : est-ce qu’un switcher de rom défaillant pourrait corrompre les roms ? Une rom corrompue peut-elle influencer l’affichage ?Evidemment, la panne peut provenir de manière fortuite d’un composant qui aurait lâché au même moment du test du switch, ou d’une erreur de manipulation.
De mon côté, je ne pouvais pas me tromper de sens de branchement du switch (sinon ça ne rentre pas, d’autres composants à côté gêneraient).
J’ai fait bien attention à enficher le switch une rangée plus bas sur le port de la rom (telle qu’elle était enfoncée avant que je ne l’extraie).
J’ai fait attention à me décharger en touchant la masse d’une tour avant de manipuler les composants, mais je suppose qu’on ne peut pas être entièrement être sûr sur ce sujet, même en touchant de temps à autre le cul d’une tour.Sinon, problème écran ? Câble vidéo ? Deux problèmes simultanés sur deux CM différentes ?
J’ai regardé de beaucoup plus près l’état des deux cartes-mère. L’A500 semble correcte, notamment ses condos.
L’A500+ a une résistance (ou transistor ? je ne suis pas de la partie) qui est clairement à changer (resist_derriere_port_joy.jpg)
3 condos dont je ne sais pas trop l’état. Il ne sont pas gonflés, ils ne dégoulinent pas (et je ne peux plus rajouter de photos pour ce post-ci). Les autres sont visuellement corrects. Sous la carte-mère, je n’ai pas vu de soudures visuellement anormales, mais je ne suis pas spécialiste.
Si une bonne âme à une idée, en attendant que je trouve quelqu’un pour brancher l’A500+ sur un autre écran.
Bon week-end
D’ailleurs, ça me revient (j’ai fait un *certain nombre* de tests), le switch d’une rom à l’autre a parfois généré des écrans de failure lorsque je voulais repasser sur la 1.3 (CM A500+). Après, ça s’est stabilisé, d’où l’idée qui m’est restée que ça fonctionnait bien. Les débuts étaient un peu aléatoires quand même, donc ce n’est peut-être pas une donnée fiable.
et en essayant sans le switch histoire d’être sur ?
Ta résistance R401 a l’air clairement cramée comme tu peux t’en douter. La r401 n’est pas directement liée à l’affichage mais aux ports souris et joystick eux même liés à Denise (affichage), Paula, CIA-A. Cela indique qu’il y a eu un court jus sur ta carte. Avec un peu de chance, c’est juste le switch qui déconne.
Vite, un panneau solaire.
@Hivernaal
Les tests ont été faits aussi sans le switch, la rom 1.3 sur l’A500 et la rom 2.0 sur l’A500+ (après avoir utilisé le switch sur l’A500+) : même résultat sur chaque carte, les couleurs sont parties en vadrouille.
Contrairement à l’A500+, je n’ai pas vu de résistance en mauvais état sur la CM A500.C’est pour ça que je me demande si les roms n’ont pas pris un coup, ou s’il n’y a pas un problème avec l’écran ou le câble vidéo. Mais comme je ne connais pas les pannes liées aux Amigas, je ne sais pas du tout quelle forme peut prendre tel ou tel symptôme (aaah, l’ignorance…).
@Sethghost
Effectivement, j’ai été surpris de voir cette résistance dans cet état.

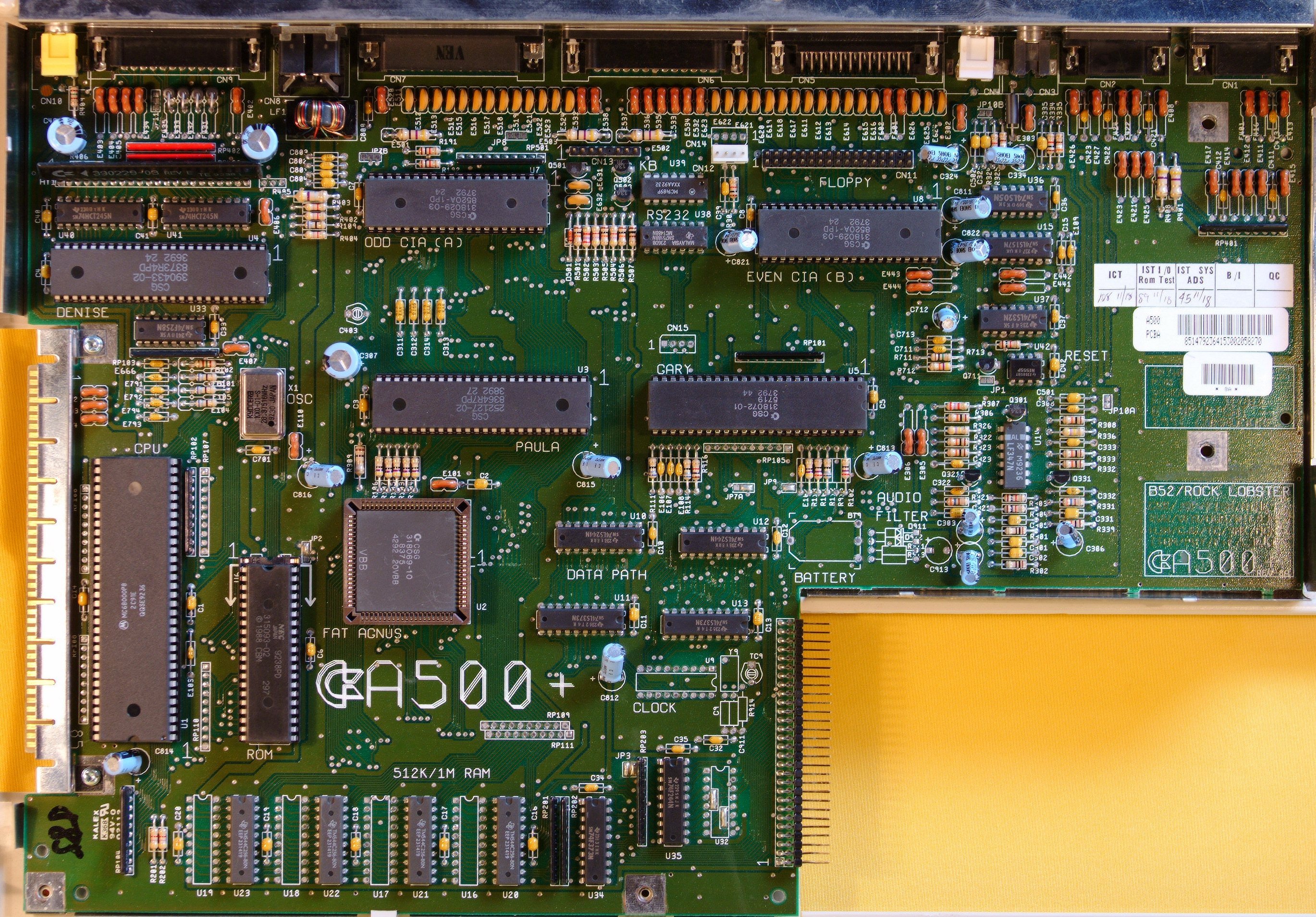

Les deux ports DB9 sont fonctionnels. Je n’ai pas entendu/senti quoique ce soit d’anormal lors des tests.J’ai recherché sur internet, il semblerait que la résistance R401 sur ma mobo est différente que celles que j’ai vu en photo (http://www.bigbookofamigahardware.com/bboah/media/download_photos/a500plusrev8amb.jpg ), ou décrites ailleurs pour la couleur des anneaux : on parle d’un anneau jaune à une extrémité, mais sur le mien, les deux extrémités sont or.
Il semblerait qu’il faille changer la résistance par une qui corresponde à cela : “R401,R406 and R408 are 4.7 ohms, 1/2 Watt, 5% resistors”.
Moi qui voulais éviter de faire mumuse avec un fer à souder, c’est raté : les mimines dans le cambouis, et qu’ça saute 😀
Plus bas, je mets les photos de 3 condensateurs qui ne sont pas bombés ni dégoulinants, mais dont je ne saurais affirmer qu’ils sont parfaitement sains.
Ce qui me semble évident, étant donné tes soucis, le changement de condos serait nécessaire pour écarter cette origine de panne.
On ne parle pas de la résistance.
Ensuite, faudrait savoir quelle chip est en cause… Essais croisés à faire !
@Athlonet68
Tout à fait !
Après, pour ma culture personnelle, je serais curieux de savoir si un amigaïste a déjà pu faire la relation entre une rom ayant un problème et une influence sur l’affichage, bien que de prime abord, on pourrait penser que le chipset graphique soit le premier concerné dans ce genre de symptôme.
Les trois points communs des deux cartes mère (dont la A500 qui ne présente aucun signe particulier anormal visuellement) : même moniteur, même câble vidéo, et passage des deux roms sur un switch.
Si j’arrive à brancher les deux CM sur un autre moniteur, j’aurai un début de piste à explorer…
Admin Bigdan a raison. Regarde si toutes les broches sont en sorties !
On dirait qu’il manque le “bleu”
Tu peux vérifier au testeur de continuité si le cable n’a pas un problème.
http://www.ianstedman.co.uk/Amiga/amiga_hacks/Amiga_SCART/SCART_cable.png
Amiga 500+, 68010, 2MB chipram, 4MB fastram, IDE68k, HxC Floppy Emulator, Subway USB, Indivision ECS, Rom 3.9
PowerMac 3.5 MorphOS, G4 1.0GHz DP, 1 Go ram, Radeon 9600 128Mo mac, 22" 1680x1050
PowerMac 7.3 MorphOS, G5 2.3GHz DP, 2 Go ram, Radeon 9800 128Mo pc reflashee, 22" 1680x1050@Bigdan
J’habite à Nichon.… bon ok, Chinon, dans le 37.
J’ai peut-être trouvé une personne habitant à environ 20km de chez moi, j’attends de voir si j’ai une réponse…
@Athlonet68 et Get27
Je ne suis pas outillé pour ce genre de manip, mais quand je pourrai tester mon matos “en dur”, ce sera parlant je pense. Merci pour le schéma Get27, qui pourrait éventuellement servir.Bonjour la compagnie,
La honte, mais j’assume.
Et puis, surtout, la solution peut être intéressante à communiquer.
Je viens juste de trouver l’origine du problème d’affichage, qui ne vient ni des rom, ni du switch, ni du câble vidéo. Cela vient indirectement du moniteur, qui pourtant fonctionne (très) bien.
Quand j’ai placé le moniteur sur le bureau pour tester le switch, en le positionnant contre le mur, je l’ai maintenu non sur les côtés, mais sur les façades avant et arrière. A l’arrière, parmi d’autres boutons de réglages classiques, il y en a un, tranquille, qui ne demandait rien à personne, dont j’ignorais jusqu’à tout à l’heure l’existence, marqué “analogique TTL”, sur lequel j’ai appuyé sans m’en rendre compte le jour où j’ai placé le moniteur.
Si tu appuies dessus, c’est magique, les couleurs se barrent, et reviennent quand on appuie à nouveau dessus.
Voilà voilà voilà.
La bonne nouvelle dans tout ça, c’est que ça a permis de déceler la résistance qui est méchamment endommagée sur la CM.
Bon week-end !
Admin hihi, c’est cool !
@Bigdan
Pas de souci !@Hivernaal
Oui, cool d’avoir mis le doigt sur le problème. Je n’avais pas du tout senti le bouton lorsque j’ai positionné l’écran, bouton-poussoir discret et non bouton-molette, je n’ai même pas soupçonné son existence. Le truc vraiment idiot…
