[RECH]Connecteur Led A1200

[Thunder]

Thunder

#190103

Bonjour,

Quelqu’un aurais la fiche qui manque, et surtout la correspondance des fils ?

[/URL]

SCoopeX - Generations Ahead !!!

www.amigamega.com

[ScudY]

ScudY

#190105

le fil rouge sur le boutton bleu, le fil bleu sur le boutton rouge…..

bon ok je sors

AmIgA rUlEz !

[Thunder]

Thunder

#190113

Ouep sors et court très vite mdr

SCoopeX - Generations Ahead !!!

www.amigamega.com

[pulp]

pulp

#190133

Branchement de la prise, avec clavier face à toi, de gauche à droite : Noir, Rouge, Orange, Non connecté, Vert

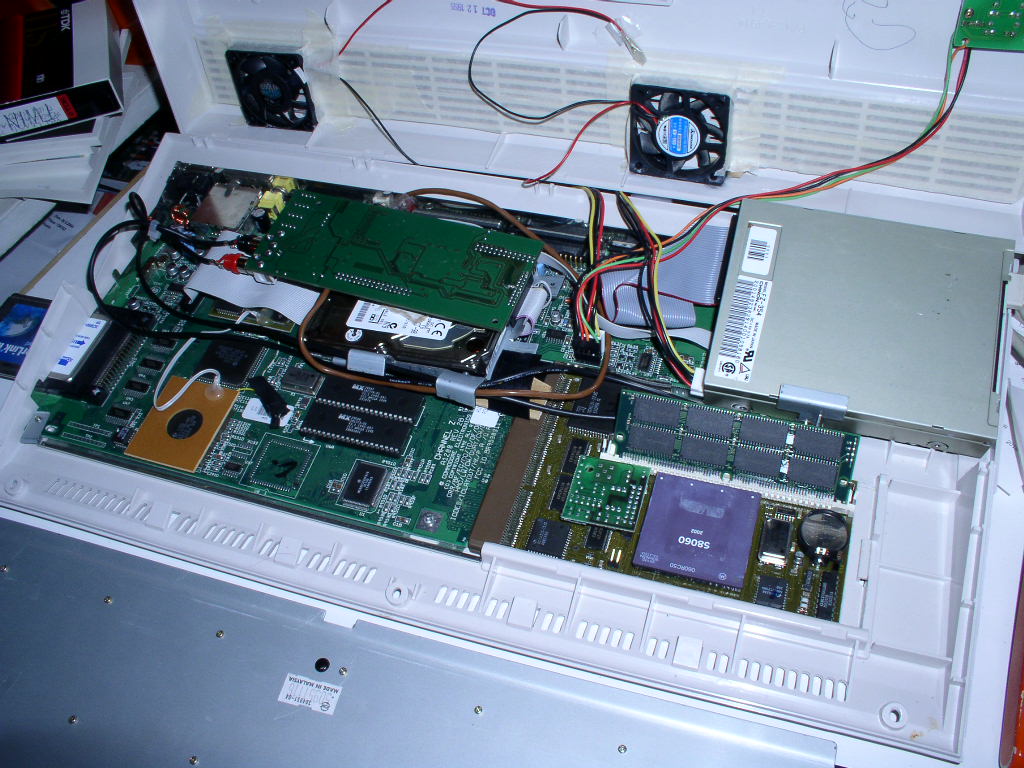

Source : http://www.fragment.fi/kuv/a1200_2.jpg

Q. What are the pinouts for the A1200’s LED connector?
A.

From left to right,

Pin 1   (Black Wire !)   Supply to Power LED

Pin 2   (Red Wire)   Supply to Floppy LED

Pin 3   (Orange Wire)   Supply to HD LED

Pin 4   Not used

Pin 5   (Green Wire !)   0v common for the LED

If you are going to connect these wires to a tower case’s LEDs you will need to connect a resistor (possibly 330 Ohms) in series with each of the supply wires to stop the leds blowing.

Source : http://www.amigahistory.co.uk/hardwarefaq.html

Pour la prise faudrait que je fouille dans mes connecteurs. Sinon des vieux connecteurs de leds en provenance de tour pc fairont l’affaire.

[Thunder]

Thunder

#190135

Merci Pulp, si je ne trouve pas le vrai adaptateur, je vais faire la bidouille avec des fiches de Pc comme tu le recommandes 😉
